D:法兰外径 n：法兰孔数D1：螺栓孔中心距Φ：螺丝孔径

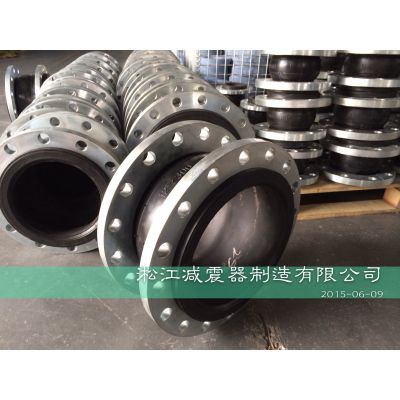

淞江橡胶接头特点

1、经济性

1-1、25kg橡胶接头与机械伸缩与填料减震相比，占据空间小，重量轻，易装易拆、节省劳力，成本低。

1-2、对于同样的极限能力，无需加大泵和管径，25kg橡胶接头内壁光滑，减少流体的阻力，不会损伤管件体。

1-3、具有良好的水密性，安装中不需加垫。

1-4、适用范围广：选择不同的橡胶配方使产品具有耐热、耐油、耐腐蚀、耐老化、耐磨、耐臭氧等各种性能。

1-5、耐温范围广：合理的配方(材料)可使产品耐温范围达到：-40~260℃。

1-6、使用寿命长：本产品在室内使用一般可达10年以上。

2、位移性

弹性好，对压缩、拉伸、扭曲、偏转垂直位移等都具有良好的适应性能，防止管道系统因热胀冷缩变形或基础不均匀沉降引起的损害。

3、减振与吸音

3-1、球体为橡胶材料阻尼大，能有效地缓冲振动，抑制和降低机械振动，还能吸收流体的撞击噪声。

3-2、在振动机械与金属管道之间合理安装可降低结构传递噪声15~25分贝。

4、耐压性

4-1、多层球体结构特别适于承受内压，抗爆破力强，抗冲击性好，外部受压不变形。

4-2、工作压力为2.5MPa等级。

5、25kg橡胶接头还原性

5-1、当受力压缩后，去除外力还可恢复原状。

5-2、金属伸缩器被完全压缩后就会形成固定形状不会复原。

6、适用范围广

6-1、适合室内安装

6-2、适合室外安装（需要做紫外线保护）

6-3、适合埋地安装（需要做地埋装置）

7、球体骨架材料选用聚酯帘布使综合性能更加可靠，该工艺设计***

7-1、内胶层：丁基橡胶，可增强橡胶接头的回弹性、压缩***变形、电性能、撕裂强度、耐水溶胀性、耐酸、碱、油等性能。内衬胶管层延伸至橡胶接头法兰的外端面，其性能是能够防止水流的渗漏和冲刷。

7-2、骨架层：丁基橡胶+氯丁橡胶+聚酯帘布；骨架材料选用***高，断裂强度≥190cN/tex，断裂应力≥2.76GPa，弹性模量≥44N/tex，断裂伸长率≥4%聚酯帘布。使内外层与骨架层的紧密结合，经过硫化成为一体，解决了橡胶接头的热伸胀及整体附着强度和耐压性能，***足够的承受其真空度和水锤冲击能力。

7-3、外胶层：氯丁橡胶。氯丁橡胶是氯丁二烯的聚合体，该橡胶材料耐磨、耐油、耐老化，拉伸强度≥13MPa，拉断伸长率≥500%，拉断***变形≤30%，脆性耐温≤-30℃，粘着强度≥2.0DN/m。由于可曲挠橡胶接头的外胶层暴露在空气中，容易受外界因素的影响和被弄伤，这就需要接头的外胶层具有抗热、耐酸碱、耐油、耐臭氧等特性。针对这些情况，我们使用了氯丁橡胶。通过

合理的配方，氯丁橡胶使用温度可达130℃，脆性温度为-35℃~55℃。

7-4、橡胶接头配套法兰：专用开槽法兰，我公司制造的橡胶接头配套法兰都是选用国家大型钢铁公司钢材，材质为Q235-A，其化学成分、力学性能皆符合GB700-1998标准。从原料进厂到最终验收，严格按照***质量体系执行。
