| 产品等级：A | 规格：DN125 | 形状：管状 |
| 连接方式：法兰连接 |
上海厂家，真实可靠！
| 公称通径 | 长度L | 轴向压缩 | 轴向拉伸 | 横向位移 | 偏向角度 |
| DN(mm) | (mm) | (mm) | (mm) | (mm) | 度 |
| DN25 | 95 | 8 | 4 | 8 | 15° |
| DN32 | 95 | 8 | 4 | 8 | 15° |
| DN40 | 95 | 8 | 5 | 8 | 15° |
| DN50 | 105 | 8 | 5 | 8 | 15° |
| DN65 | 115 | 12 | 6 | 10 | 15° |
| DN80 | 135 | 12 | 6 | 10 | 15° |
| DN100 | 150 | 18 | 10 | 12 | 15° |
| DN125 | 165 | 18 | 10 | 12 | 15° |
| DN150 | 180 | 18 | 10 | 12 | 15° |
| DN200 | 210 | 25 | 14 | 15 | 15° |
| DN250 | 230 | 25 | 14 | 15 | 15° |
| DN300 | 245 | 25 | 14 | 15 | 15° |
| DN350 | 255 | 25 | 15 | 15 | 15° |
| DN400 | 255 | 25 | 15 | 15 | 12° |
| DN450 | 255 | 25 | 15 | 22 | 12° |
| DN500 | 255 | 25 | 16 | 22 | 12° |
| DN600 | 260 | 25 | 16 | 22 | 12° |
| DN700 | 260 | 25 | 16 | 22 | 12° |
| DN800 | 260 | 25 | 16 | 22 | 12° |
| DN900 | 260 | 25 | 16 | 22 | 10° |
| DN1000 | 260 | 25 | 16 | 22 | 10° |
| DN1200 | 260 | 26 | 18 | 24 | 10° |
| DN1400 | 350 | 28 | 20 | 26 | 10° |
| DN1600 | 350 | 35 | 25 | 30 | 10° |
| DN1800 | 350 | 35 | 25 | 30 | 10° |
| DN2000 | 420 | 35 | 25 | 30 | 10° |
| DN2200 | 420 | 35 | 25 | 30 | 10° |
| DN2400 | 420 | 35 | 25 | 30 | 10° |
| DN2600 | 450 | 35 | 25 | 30 | 10° |
| DN2800 | 450 | 35 | 25 | 30 | 10° |

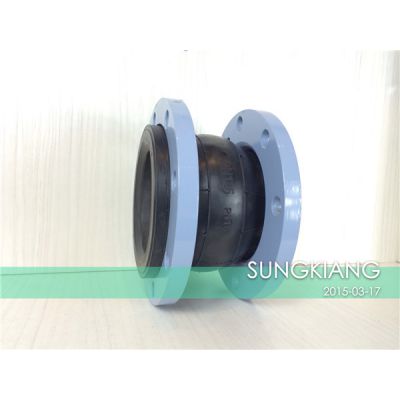

上海橡胶避震喉简介
橡胶避震喉是由织物增强的橡胶件与平形活接头、套金属法兰或螺纹管法兰组成，用于管道隔振降噪、补偿位移的接头。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。具有降低管道噪音、密封性好、重量轻、安装维修方便、使用寿命长等特点。
上海橡胶避震喉特点
1、体积小、重量轻、弹性好、安装维修方便。
2、安装时可产生横向、轴向、角向位移，不受管道不通心，法兰不平行的限制。
3、工作时可降低结构传递噪音，吸振能力强。
4、具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便，还可以大大降低管道系统的震动和噪声，可从根本上解决各类管路的接口位移，轴向伸缩及不同心度等问题。橡胶原材料属于极性橡胶，密封性好，重量轻，安装维修方便、使用寿命长，但避免与锋利金属器械接触，以免刺破球体。
橡胶避震喉性能参数
产品型号 | 工作压力/MPa | 爆破压力/MPa | 真空度/KPa | 用温度/℃ | 适用介质 |
KXT-1 | 1 | 2 | 53.3 | -15~115，特殊可达 -30~250 | 空气、压缩空气、水、海水、热水、油、酸、碱等 |
KXT -2 | 1.6 | 3 | 86.7 | ||
KXT -3 | 2.5 | 4.5 | 100 |
橡胶避震喉安装使用方法
1.橡胶避震喉在安装时，严禁超位移极限安装。
2.安装螺栓要对称，逐步加压扭紧，以防局 部泄漏。
3. 1.6MPa以上的工作压力，安装螺栓要有弹性压垫，以防工作时螺栓松动。
4.垂直安装时接头管道两端应有垂向受力支承，可采取防拉脱装置，以防止工作受压拉脱。
5.橡胶避震喉安装部位应远离热源，臭氧区域，严禁强辐射光线暴晒和使用不符合本产品要求的介质。
6.橡胶避震喉在运输装卸时严禁锐利器具划破表面，密封面。
选择不同的橡胶可以起到不同的作用：
1、天然橡胶NR（过水、80度以下）
2、三元乙丙EPDM（高温150度以下、耐酸碱、耐腐蚀、电厂脱硫、石灰浆液、煤气等）
3、丁腈橡胶NBR（耐油、包括液压油、航空煤油等油类、耐高温150度以下）
4、耐磨橡胶TZ（耐磨、一般用在矿产行业、颗粒介质输送管道）
5、特种橡胶（乳化液、硫酸等特殊介质）
6、内衬四氟（内衬聚四氟乙烯材料，可以耐强酸、强碱、乳化液、稀硫酸、耐磨、耐高温200度、耐低温100度等特殊工矿环境）
感谢您选购本公司产品，本产品严格按照国家质量体系标准进行质量控制。
